FIRST AE® アコースティック・エミッションのリーディングブランド
希望小売価格 572,700円(税抜)
税込 629,970円
希望小売価格 572,700円(税抜)
税込 629,970円
希望小売価格 572,700円(税抜)
税込 629,970円

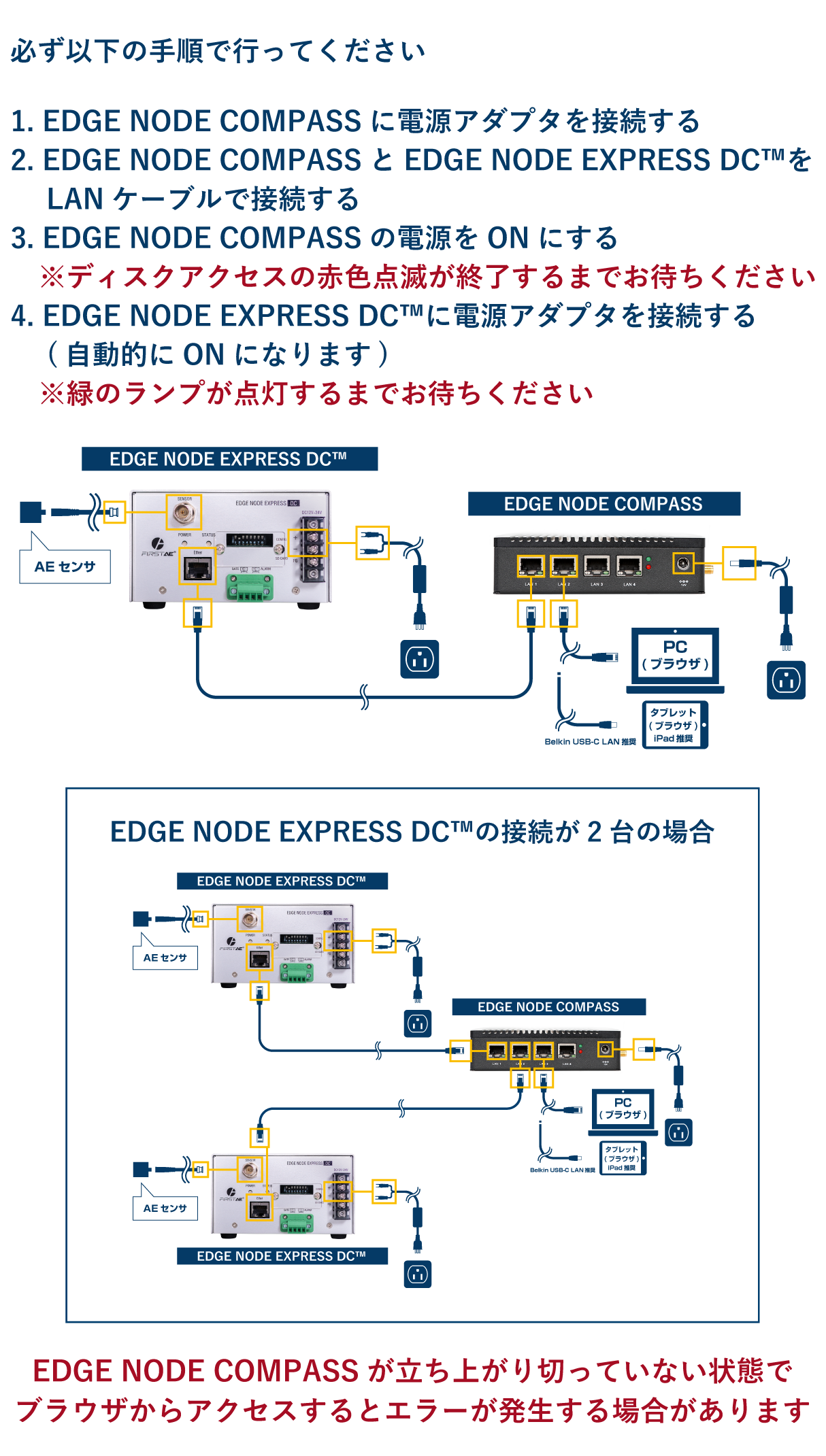

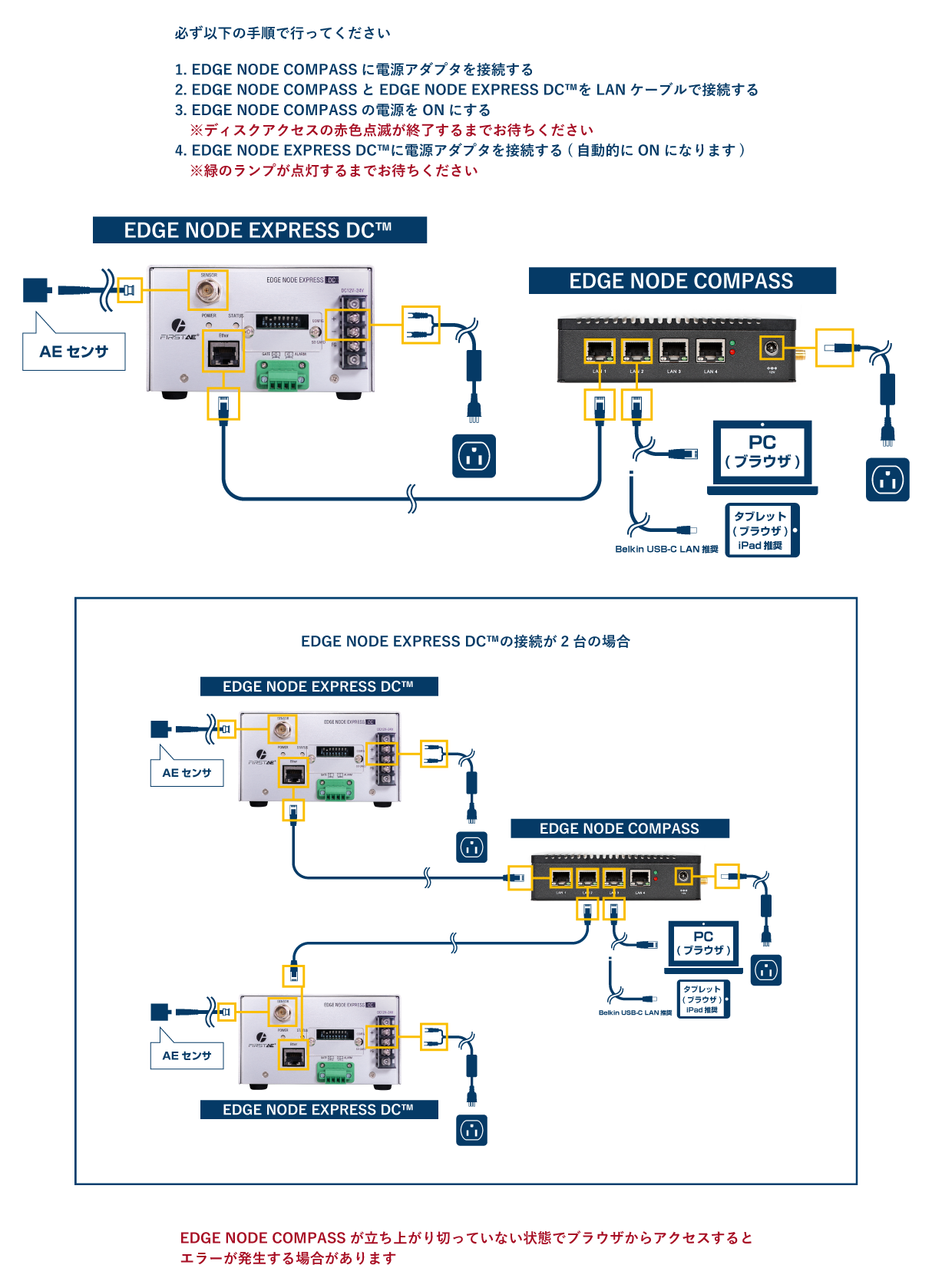

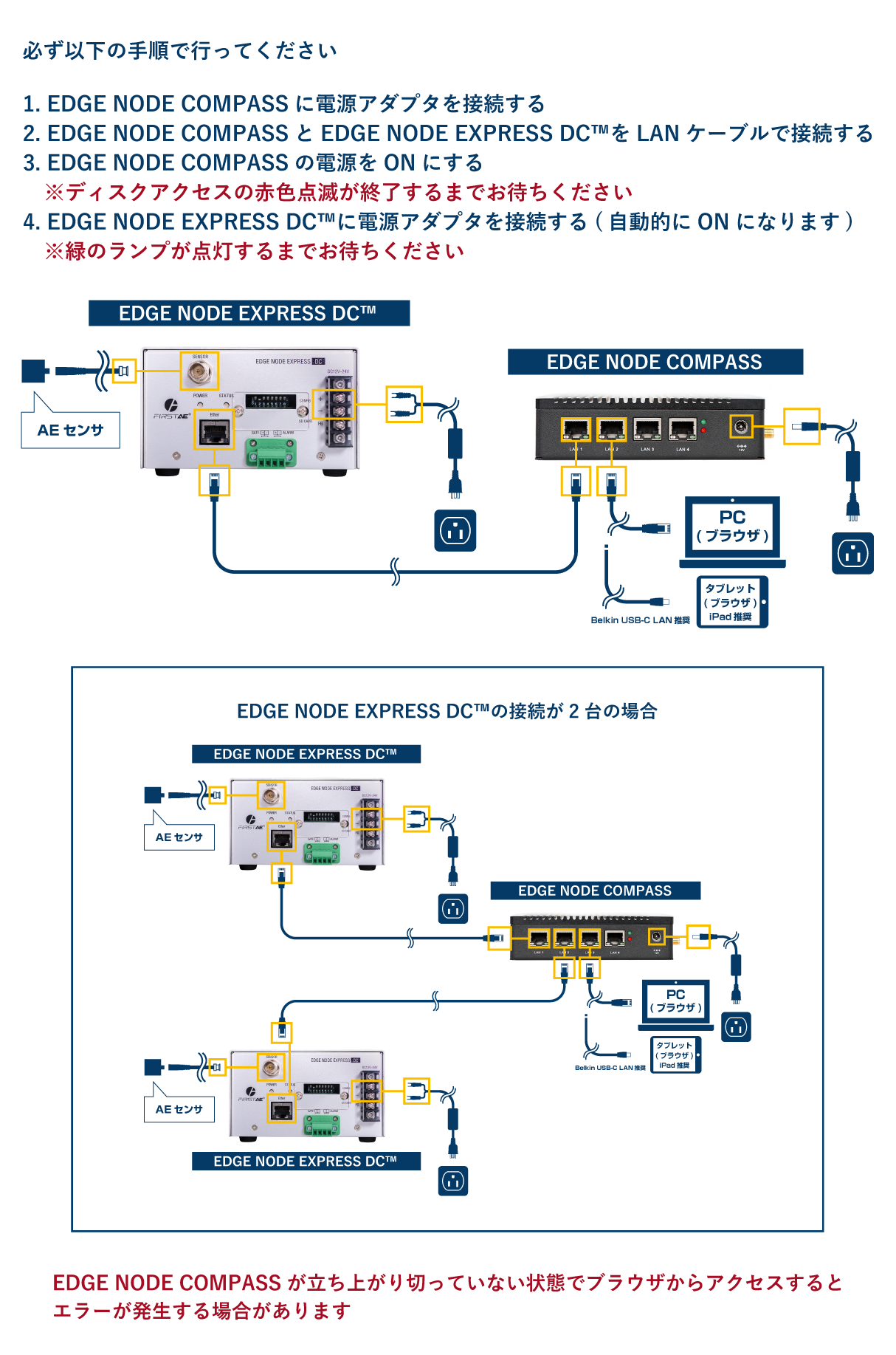

EDGE NODE EXPRESS DC™と
付属のEDGE NODE COMPASS
EDGE NODE COMPASSと
表示端末をLANケーブルで繋ぎ
ネットワークを構築することでAEデータの
EDGE NODE EXPRESS DC™と付属のEDGE NODE COMPASS
EDGE NODE COMPASSと表示端末をLANケーブルで繋ぎ
ネットワークを構築することでAEデータの
EDGE NODE EXPRESS DC™と付属のEDGE NODE COMPASS
EDGE NODE COMPASSと表示端末をLANケーブルで繋ぎネットワークを構築することでAEデータの
受 信
計 測 制 御
設 定
受 信
計 測 制 御
設 定
を行うことができます

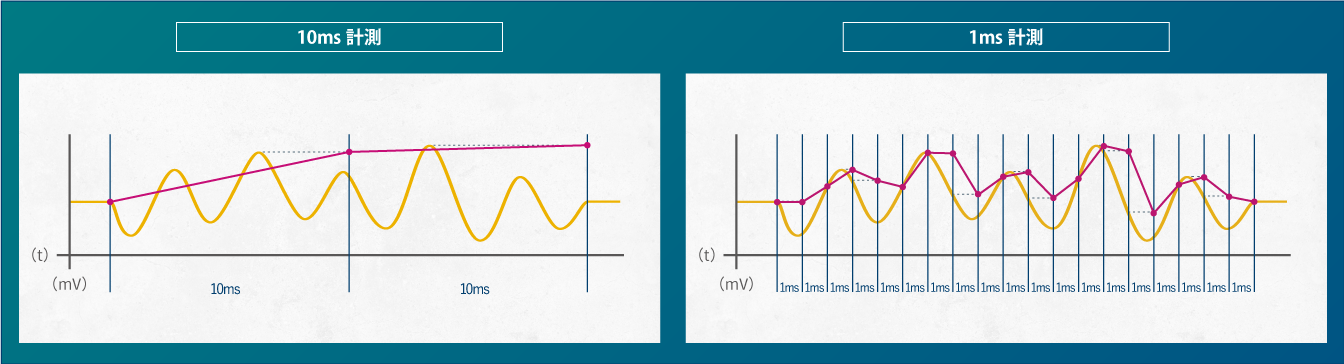

エッジ処理時間1ms計測を実現
高速で動作する設備に対応した1ms計測を搭載
運用パラメータ設定で 1ms / 10ms の切替えを行います
高速で動作する設備に対応した1ms計測を搭載
運用パラメータ設定で 1ms / 10ms の
切替えを行います

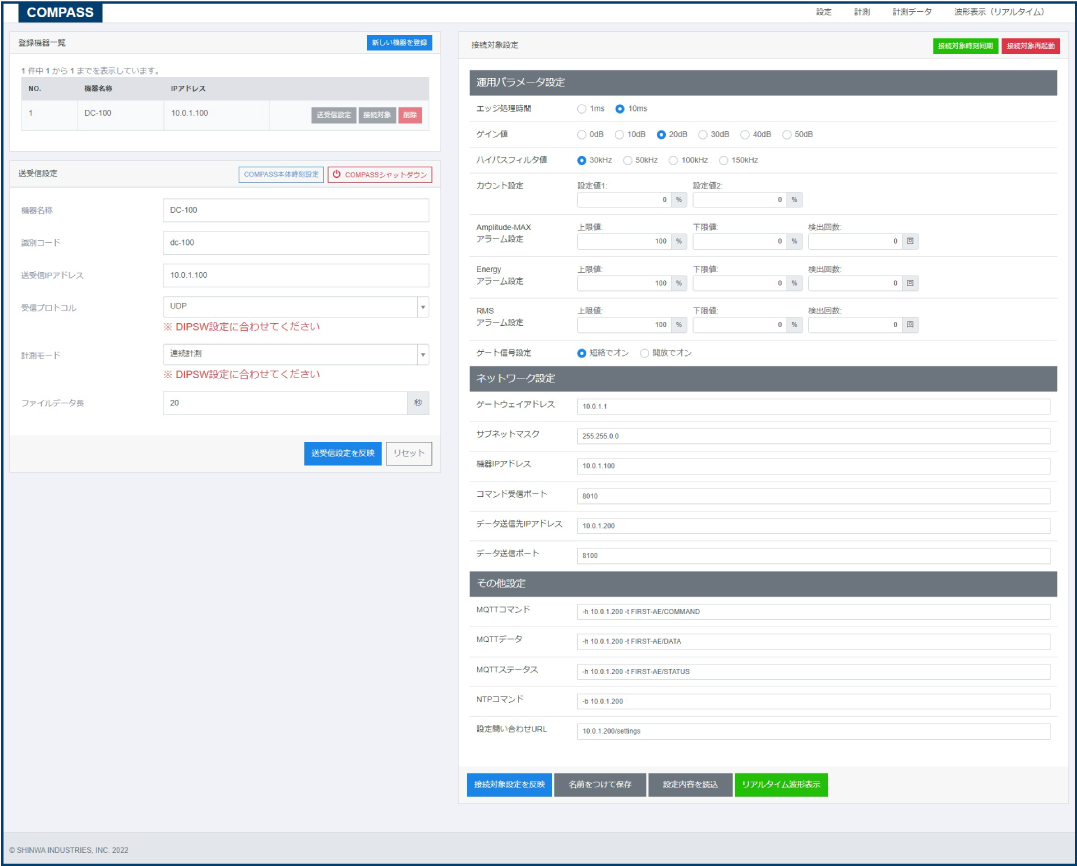

EDGE NODE COMPASSの設定画面では接続されているEDGE NODE EXPREE DC™の設定ができます
EDGE NODE EXPRESS DC™を複数台接続している場合は接続対象を切替えながらそれぞれの設定を行います
EDGE NODE COMPASSの設定画面では接続されている
EDGE NODE EXPREE DC™の設定ができます
EDGE NODE EXPRESS DC™を複数台接続している場合は
接続対象を切替えながらそれぞれの設定を行います

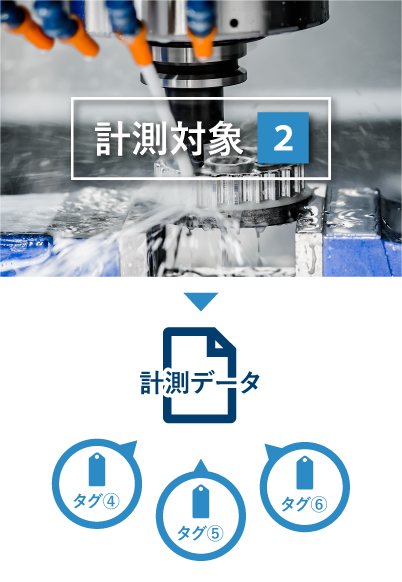

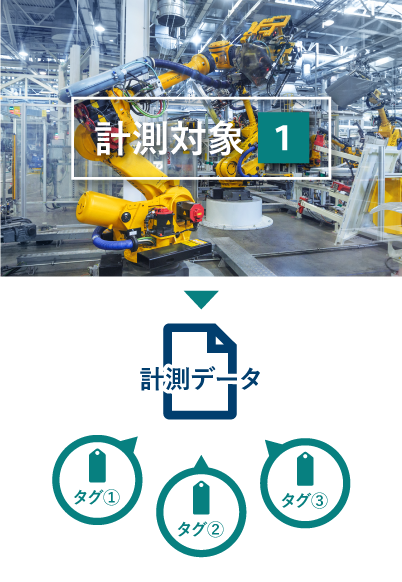

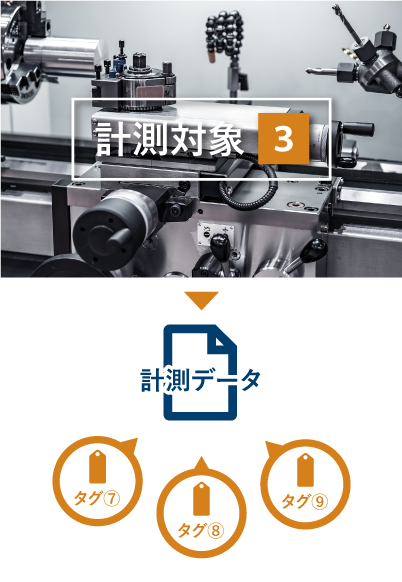

計測対象毎に計測データを管理
タ グ
計測対象毎に計測データを管理
タグ
タ グ は 自 由 に 登 録 可 能

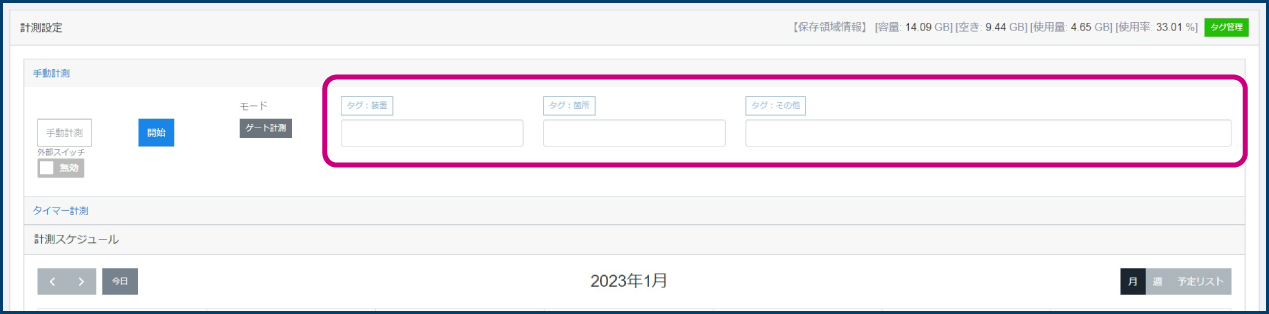

計測で保存されるデータには、その計測がどのような内容かわかりやすくするために「タグ」を設定することができます

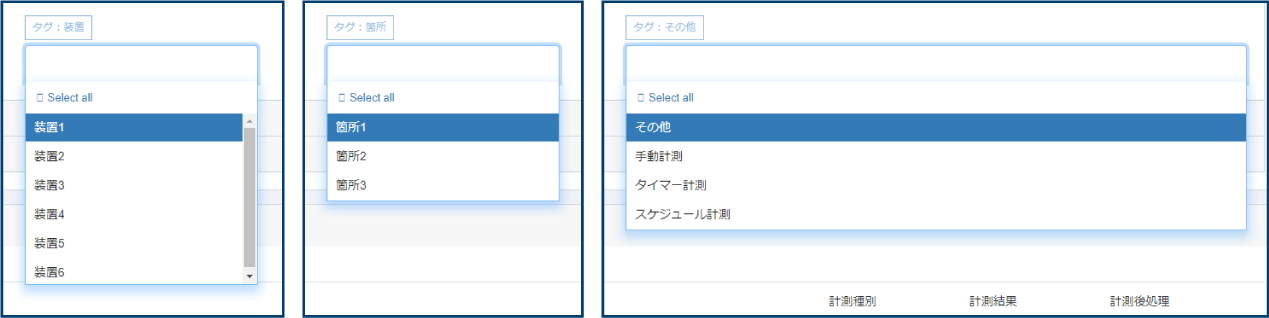

「タグ：装置」「タグ：箇所」「タグ：その他」を目的に合わせて使用します
また、計測終了後の保存されたデータやアップロードされたデータにもタグを設定することができます
計測で保存されるデータには
その計測がどのような内容かわかりやすくするために
「タグ」を設定することができます
「タグ：装置」「タグ：箇所」「タグ：その他」を
目的に合わせて使用します
また、計測終了後の保存されたデータや
アップロードされたデータにもタグを
設定することができます

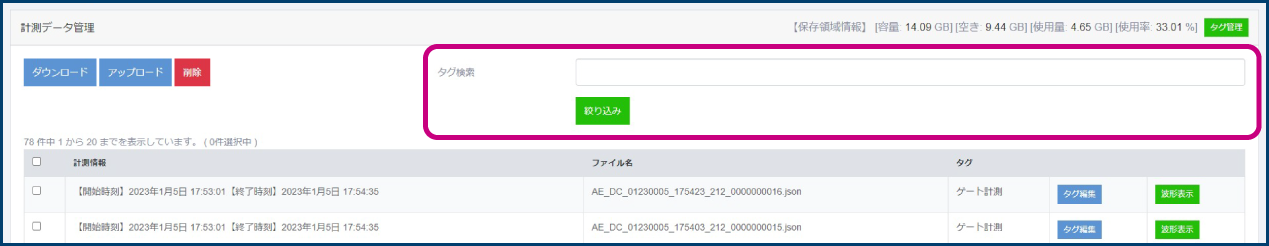

計測データの管理画面から「タグ検索」でタグを選択することで一覧から絞り込むことができます
計測データの管理画面から「タグ検索」で
タグを選択することで一覧から絞り込むことができます
計測の
開 始 / 終 了
をボタン操作で行う基本的な計測に加え
タ イ マ ー 計 測
ス ケ ジ ュ ー ル 計 測
の機能を搭載

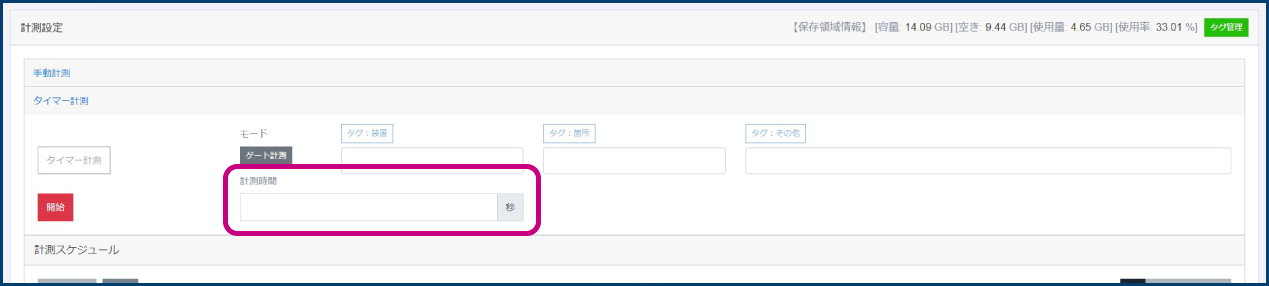

タ イ マ ー 計 測
計測を行う時間を秒数指定することで計測終了を自動化
計測を行う時間を秒数指定することで
計測終了を自動化
計測の定量化を簡単に自動処理することができます

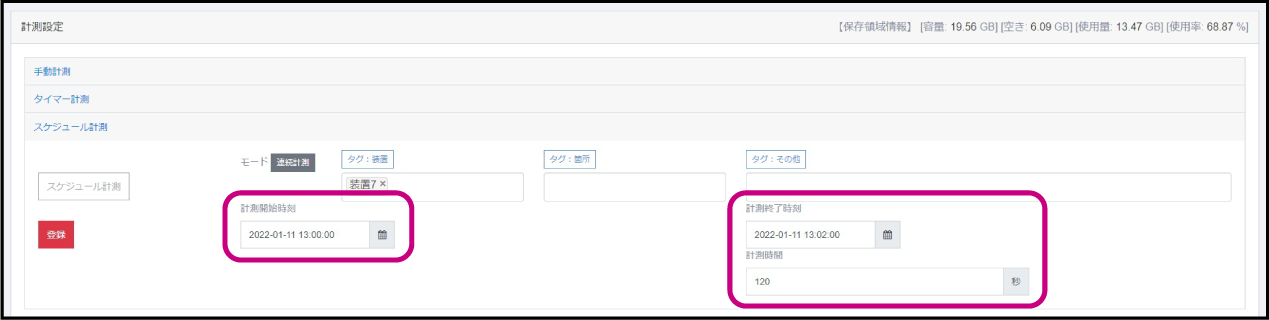

ス ケ ジ ュ ー ル 計 測
カレンダー機能を使用して計測を完全自動化
計測を定量化し、計測データの取得を完全に自動化することができます
計測を定量化し、計測データの取得を完全に
自動化することができます

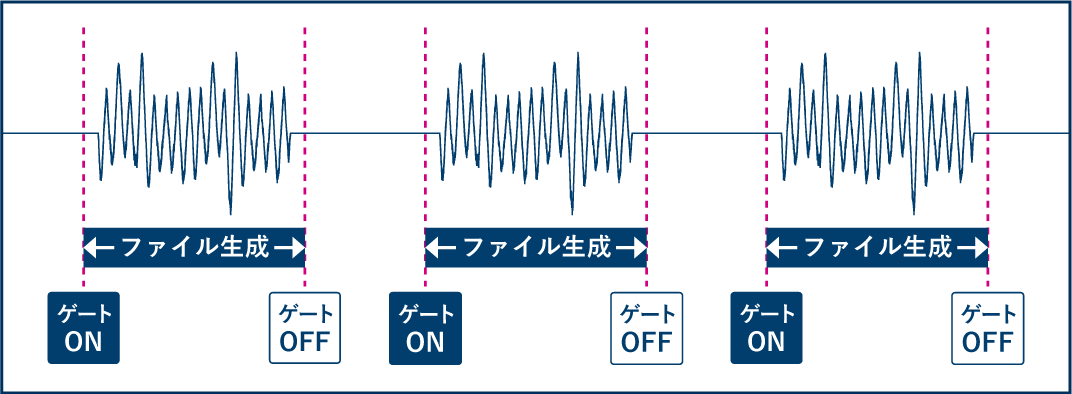

ゲ ー ト 計 測
ゲート入力によるゲート ON / OFF を行いゲートON範囲の計測を行う計測モードになります
1msおよび10msの計測制御を行うことができます
ゲート入力によるゲート ON / OFF を行い
ゲートON範囲の計測を行う計測モードになります
1msおよび10msの計測制御を行うことができます
計測中に入力のあったゲートONからOFFまでの間のデータを切り出します
解析したい波形のみを取り出すことができるため分析を助けることができます
計測中に入力のあったゲートONからOFFまでの
間のデータを切り出します
解析したい波形のみを取り出すことができるため
分析を助けることができます

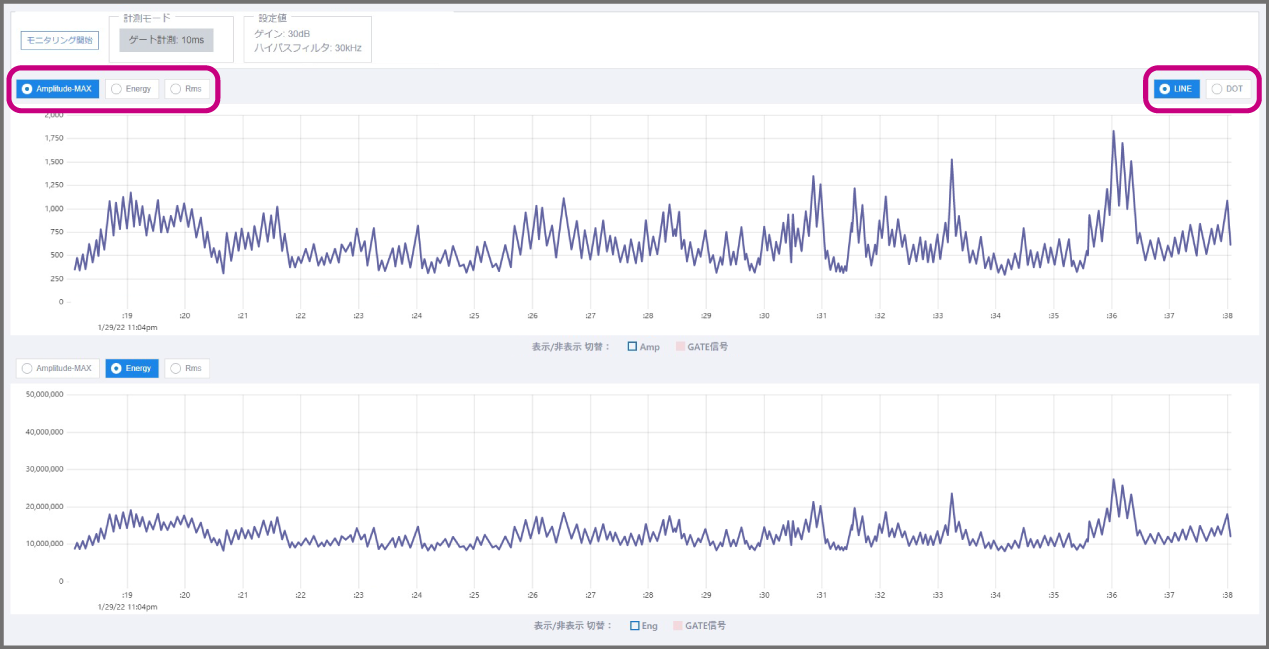

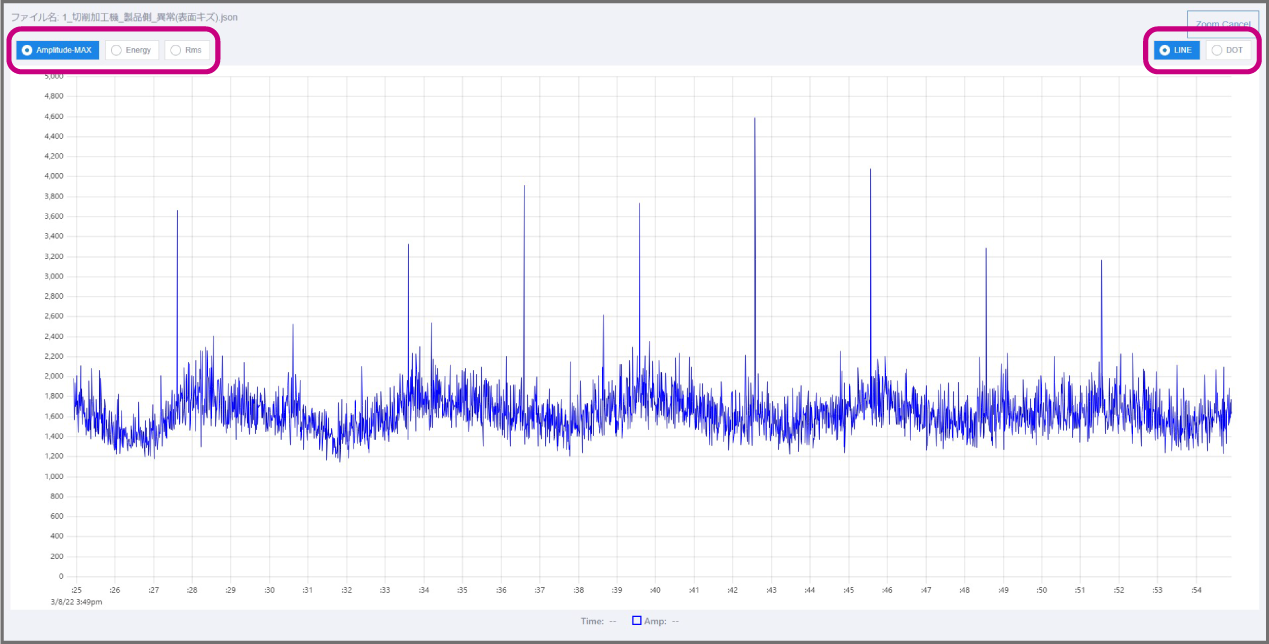

AEセンサから受信しているデータをリアルタイムで波形表示
AEセンサから受信しているデータを
リアルタイムで波形表示
待機中または計測中にAEデータを波形でモニタリングすることができます
現在取得中の波形を確認しながら設定を調整することができます
待機中または計測中にAEデータを
波形でモニタリングすることができます
現在取得中の波形を確認しながら
設定を調整することができます
表示された波形のパラメータ(Amplitude-MAX / Energy / RMS)を選択できます
線(LINE)での表示か点(DOT)での表示かを選択できます
表示された波形のパラメータ
(Amplitude-MAX / Energy / RMS)を選択できます
線(LINE)での表示か点(DOT)での表示かを選択できます
計測したデータを波形表示
計測したデータを波形表示
計測データを波形表示することができます
AEデータの波形から設備の状態を把握することに役立てることができます
計測データを波形表示することができます
AEデータの波形から設備の状態を把握することに
役立てることができます
表示された波形のパラメータ(Amplitude-MAX / Energy / RMS)を選択できます
線(LINE)での表示か点(DOT)での表示かを選択できます
表示された波形のパラメータ
(Amplitude-MAX / Energy / RMS)を選択できます
線(LINE)での表示か点(DOT)での表示かを選択できます
